Prüfzeichen und Symbole auf Netzteile
LED Treiber (mit konstanter Spannung)
LED Treiber mit konstanter Spannung
Snappy Optolectronics
Marken- oder Herstellername
LED Power Supply
Netzteil für LED-Leuchten (LED-Treiber)
SNP15-12VL
Typenname des Netzteils, oft sind die Daten im Namen enthalten (hier z. B. 12 Volt 15 Watt)
Sec.:12VDC,Max.1.25A 15W
Ausgangspannung: 12 Volt Gleichspannung, 1,25 Ampere 15 Watt Leistung
Prim.:200-240VAC,50Hz
Netzeingang: 200-240 Volt Wechselspannung 50 Hertz
tc:80°C ta:45°C
tc: Messpunkt 80°C für Max. Betriebstemperatur
ta: 45°C ist die Max. Umgebungstemperatur für eine korrekte Funktion
PRI 220-240
Netzeingang 230 Volt
N: Null-Leiter
L: Leiter
SEC 12 VDC
Ausgangsspannung 12 Volt
+ Anschluss
– Anschluss
Schutzisoliertes Gehäuse (Schutzklasse II)
Sicherheitstransformator – kurzschlussfest.
Ausgangsspannung bis höchstens 50 Volt
Bauart geprüft vom TÜV nicht mit dem GS-Zeichen zu vergleichen
Mit dem CE-Zeichen wird erklärt, das alle gesetzlichen Anforderungen eingehalten werden.
Dieses Produkt darf am Ende seiner Lebensdauer nicht in den normalen Haushaltsabfall entsorgt werden.
Das Gerät ist zur Montage auf oder in Möbel geeignet.
Geräte, die zur direkten Befestigung auf brennbarem Untergrund geeignet sind (z. B Holz gültig bis 12.04.2012).
90, 100, 110, 120, 130 gibt die maximale
Oberflächentemperatur im Fehlerfall an.
Betriebsgerät, zur Verwendung auch außerhalb von Leuchten/Geräte.
TÜV Zeichen für die Elektromagnetische Verträglichkeit (EMV)
SELV (Safety Extra Low Voltage = Sicherheitskleinspannung) ist eine Spannung, die aufgrund der Spannungshöhe und Isolierung keinen zusätzlichen Schutz gegen elektrischen Schlag benötigt.
Dimmbarer LED Treiber mit konstantem Strom
VIG
Marken- oder Herstellername
DIMMABLE LED POWER SUPPLY
Netzeil für LED Leuchten o. LED Treiber genannt. Mit Wanddimmer regelbar.
MODEL: K 18-42T700
Typenname des Netzteils, oft sind die Daten im Namen enthalten (hier z. B. 42Watt 700 mA)
Prim.:100-240VAC 50/60Hz 0.53A
Netzeingang: 100-240 Volt Wechselspannung 50/60 Hertz 0,53 Ampere
Sec.:Constant Current: DC30-60V 700mA Load:42W Max.
Ausgangspannung: Gleichspannung30-60Volt, 700mA konstant. Leistung max. 42 Watt
tc:80°C ta:45°C
tc: Messpunkt 80°C für Max. Betriebstemperatur
ta: 45°C ist die Max. Umgebungstemperatur für eine korrekte Funktion
Primär Netzeingang 100-240V~ N und L
230 Volt Netzeingang
L Braun: der stromführende Leiter, Phase, N Blau: der Neutralleiter oder Nullleiter

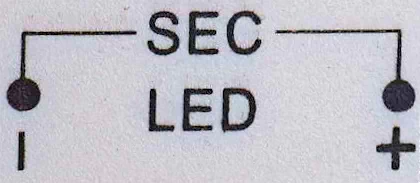

SEC LED + -
Ausgangsspannung 12 Volt
+ Anschluss
– Anschluss
Schutzisoliertes Gehäuse (Schutzklasse II)
Sicherheitstransformator – kurzschlussfest.
Ausgangsspannung bis höchstens 50 Volt

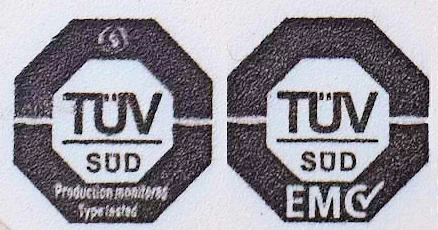

Bauart geprüft vom TÜV nicht mit dem GS-Zeichen zu vergleichen
Mit dem CE-Zeichen wird erklärt, das alle gesetzlichen Anforderungen eingehalten werden.
Dieses Produkt darf am Ende seiner Lebensdauer nicht in den normalen Haushaltsabfall entsorgt werden.
Geräte mit diesem Zeichen dürfen nur im Haus (trockene Umgebung) betrieben werden.
Geräte, die zur direkten Befestigung auf brennbarem Untergrund geeignet sind (z.B. Holz gültig bis 12.04.2012).
90, 100, 110, 120, 130 gibt die maximale
Oberflächentemperatur im Fehlerfall an.
Betriebsgerät, zur Verwendung auch außerhalb von Leuchten/Geräte.

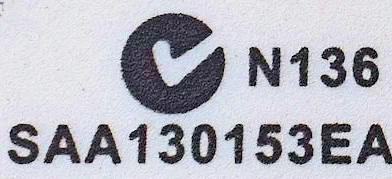

Diese Zeichen (Mutual Recognition Agreement MRA) zeigt eine Vereinbarung über die gegenseitige Anerkennung zwischen Australien, Neuseeland und der Europäischen Union, ähnlich der Konformitäts- bewertungsverfahren.
SELV (Safety Extra Low Voltage = Sicherheitskleinspannung) ist eine Spannung, die aufgrund der Spannungshöhe und Isolierung keinen zusätzlichen Schutz gegen elektrischen Schlag benötigt.
Der LED Treiber!
Für LED Treiber gibt es viele Namen/Aufschriften LED-Netzteil, Power unit, LED Driver, LED Vorschaltgerät, LED Power Driver, LED Power Supply, Power LED, Dimmbarer LED Treiber, AC/DC Konverter u. a.
Die Hauptaufgabe eines LED-Treibers ist es, eine passende Spannung oder Strom für LED-Leuchte oder Lichterkette bereitzustellen.
Ein Treiber erfüllt aber weitere Aufgaben, er stabilisiert Spannung und Strom, macht aus Wechselspannung Gleichspannung, trennt den Ausgang galvanisch vom Stromnetz, sichert die Ausgangsspannung beim Kurzschluss ab und beinhaltet einen Thermoschutz gegen Überhitzung. Zur Information: Eine sichere galvanische Trennung ist an der Aufschrift SELV zu erkennen.
Bei den Treibern muss beachtet werden, dass es spannungs- und stromstabilisierte LED Treiber gibt. Beim Austausch eines Treibers müssen folgende Daten stimmen: Spannungseingang, Spannungsausgang und die Leistung Watt/Ampere.
Bei der Anschaffung von LED Retrofit-Lampen wie E27, E14, GU10 Leuchtmittel braucht man sich keine Gedanken über einen Treiber/Netzteil zu machen, in jedem dieser Leuchtmittel ist der Treiber in anderer Form integriert.
Galvanische Trennung
Schutz gegen elektrischen Schlag
Galvanische Trennung, warum ist die wichtig…
Bei einer galvanischen Trennung ist der Netzeingang vom Netzausgang getrennt. Es gibt keine Bauteile die eine elektrische Verbindung von der primären Seite des Netzteils zur sekundären Seite herstellen.
Galvanische Trennungen werden in Fernsehgeräten, Radios, Computer usw. angewandt.
Wichtig ist eine galvanische Trennung auch für Geräte die im Freien und in Verbindung mit Wasser benutzt werden. Eine galvanische Trennung soll in der Hauptsache Personen vor einem elektrischen Schlag schützen. Netzteile die eine galvanische Trennung haben sind im Fehlerfall immer sicherer.
Ein elektrischer Schlag ist, wenn es zum Durchfluss von elektrischem Strom durch den Körper einer Person kommt, hierbei können Personenschäden bis hin zu Tod entstehen.
Wird mit dem Voltmeter zwischen dem Hausnetz (230 Volt brauner Pfeil) und einem Erdpotential (blauer Pfeil) gemessen, so wird eine Spannung von ca. 230 Volt angezeigt. Das Erdpotential kann das Gehäuse eines jeden geerdeten Gerätes wie Bügeleisen, Fernsehgerät, Heizkörper, Wasserhahn, Fernsehantenne usw. sein. Auch kann zum Beispiel ein ganz normaler Fußboden ein Erdpotential haben.
Ist jetzt ein Netzteil mit galvanischer Trennung vorgeschaltet, ist hier an den v. g. Punkten keine Spannung zu messen und auch die Gefahr eines elektrischen Schlags ist nicht vorhanden.
